電磁式煤氣切斷閥
- 產品型號：DMF-0.1
- 產品結構：重錘式
- 產品壓力：0.1MPa
- 產品材質：WCB,304,316
- 產品規格：DN100-DN1000
聲 明：
產品描述中所有文字、數據、圖片僅供參考，實際型號由使用工況決定！如果您需要更詳細了解【電磁式煤氣切斷閥】的相關信息或索取相關資料，請聯系我們
電磁式煤氣安全切斷閥原理：
電磁式煤氣安全切斷閥DMF-0.1為法蘭連接，它主要由電磁鐵杠桿裝置、彈簧及重錘、閥體、閥板和軸等零件組成。閥門開啟時，重錘臂處于豎立位置，電源接通，重錘臂被鎖定機構鎖定，管道正常輸氣。當管道內介質壓力底于規定值或系統出現異常需立即切斷介質時，可通過相應的控制回路使電磁機構斷電，解除鎖定；重錘臂及閥板在重力的作用下，依順時針方向落下，閥門關閉。當需要恢復供氣時，將重錘臂連同重錘按逆時針方向轉至升至似堅直位置，鎖定機構復位，此時行程開關的接點閉合，電磁機構得電，重錘臂被鎖定。閥門又呈開啟狀態。
電磁式煤氣安全切斷閥DMF-0.1概述：
電磁式煤氣安全切斷閥不僅克服了目前國內常用的電動切斷速度慢、控制復雜等缺點，而且在斷電時也能立即切斷煤氣，保證生產安全。主要由電磁式啟動器和密封性能良好的蝶閥配套組合而成，且有結構簡單、操作方便、工作可靠、切斷速度快和密封閉性能好等優點。密封圈一般為耐油橡膠，亦可提供聚四氟乙烯密封圈的特殊產品。是煤氣系統中防止重大事故發生的有效安全裝置。
電磁式煤氣切斷閥連接尺寸：
DMF-0.1電磁式煤氣快速切斷閥特點：
1、當電源系統意外斷電時，切斷閥會快速關閉。
2、通過控制電路與其它的電氣設備進行連鎖運行，切斷煤氣，以滿足生產系統的安全要求。
3、工耗低，一般工作能耗為20W~40W，發熱量小，無噪聲，對于電力系統瞬間斷電（＜0.5秒）有一定的抗干擾能力。
DMF-0.1電磁式煤氣快速切斷閥使用：
1、切斷的安裝方式有水平管道安裝和垂直管道安裝兩種，不可以在傾斜管道上安裝。安裝后的閥門其軸線要求水平。
2、切斷閥一般應在室內使用，環境溫度范圍在 -20℃~ 80℃，所在管道不得有劇烈的震動。如為露天安裝，必須加裝防雨罩。
電磁式煤氣安全切斷閥DMF-0.1為法蘭連接，它主要由電磁鐵杠桿裝置、彈簧及重錘、閥體、閥板和軸等零件組成。閥門開啟時，重錘臂處于豎立位置，電源接通，重錘臂被鎖定機構鎖定，管道正常輸氣。當管道內介質壓力底于規定值或系統出現異常需立即切斷介質時，可通過相應的控制回路使電磁機構斷電，解除鎖定；重錘臂及閥板在重力的作用下，依順時針方向落下，閥門關閉。當需要恢復供氣時，將重錘臂連同重錘按逆時針方向轉至升至似堅直位置，鎖定機構復位，此時行程開關的接點閉合，電磁機構得電，重錘臂被鎖定。閥門又呈開啟狀態。
電磁式煤氣安全切斷閥DMF-0.1概述：
電磁式煤氣安全切斷閥不僅克服了目前國內常用的電動切斷速度慢、控制復雜等缺點，而且在斷電時也能立即切斷煤氣，保證生產安全。主要由電磁式啟動器和密封性能良好的蝶閥配套組合而成，且有結構簡單、操作方便、工作可靠、切斷速度快和密封閉性能好等優點。密封圈一般為耐油橡膠，亦可提供聚四氟乙烯密封圈的特殊產品。是煤氣系統中防止重大事故發生的有效安全裝置。

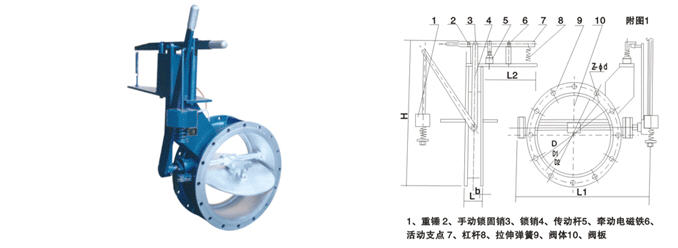

電磁式煤氣切斷閥連接尺寸：
| DN | D | D1 | D2 | L | L1 | L2 | H | b | Z-φd |
|---|---|---|---|---|---|---|---|---|---|
| 100 | 205 | 170 | 145 | 120 | 360 | 250 | 550 | 14 | 4-18 |
| 150 | 260 | 225 | 200 | 145 | 410 | 250 | 590 | 16 | 8-18 |
| 200 | 315 | 280 | 255 | 145 | 465 | 250 | 640 | 18 | 8-18 |
| 250 | 370 | 335 | 310 | 180 | 520 | 250 | 690 | 22 | 12-18 |
| 300 | 435 | 395 | 362 | 180 | 580 | 300 | 740 | 22 | 12-23 |
| 350 | 485 | 445 | 412 | 200 | 630 | 300 | 790 | 22 | 12-23 |
| 400 | 535 | 495 | 462 | 200 | 680 | 300 | 840 | 22 | 16-23 |
| 450 | 590 | 550 | 518 | 200 | 740 | 300 | 880 | 24 | 16-23 |
| 500 | 640 | 600 | 568 | 270 | 780 | 300 | 930 | 24 | 16-23 |
| 600 | 755 | 705 | 670 | 270 | 895 | 400 | 1020 | 24 | 20-25 |
| 700 | 860 | 810 | 775 | 270 | 1010 | 400 | 1100 | 24 | 24-25 |
| 800 | 975 | 920 | 880 | 270 | 1125 | 400 | 1190 | 26 | 24-30 |
| 900 | 1075 | 1020 | 980 | 270 | 1225 | 400 | 1280 | 26 | 24-30 |
| 1000 | 1175 | 1120 | 1080 | 300 | 1345 | 400 | 1360 | 26 | 28-30 |
DMF-0.1電磁式煤氣快速切斷閥特點：
1、當電源系統意外斷電時，切斷閥會快速關閉。
2、通過控制電路與其它的電氣設備進行連鎖運行，切斷煤氣，以滿足生產系統的安全要求。
3、工耗低，一般工作能耗為20W~40W，發熱量小，無噪聲，對于電力系統瞬間斷電（＜0.5秒）有一定的抗干擾能力。
DMF-0.1電磁式煤氣快速切斷閥使用：
1、切斷的安裝方式有水平管道安裝和垂直管道安裝兩種，不可以在傾斜管道上安裝。安裝后的閥門其軸線要求水平。
2、切斷閥一般應在室內使用，環境溫度范圍在 -20℃~ 80℃，所在管道不得有劇烈的震動。如為露天安裝，必須加裝防雨罩。
